北極星環保網訊:隨著城市化進程的不斷加快，大量增加的垃圾影響社會環境的質量，阻礙了城市的發展。垃圾處理的無害化、減量化、資源化是城市管理的一項重要內容。垃圾破碎預處理技術在后續的分選、焚燒和填埋等方面發揮著重要的作用。現代城市生活垃圾組分復雜，各組分的物理性質相差懸殊，且具有韌性物料含量高等特點，對城市生活垃圾破碎機提出了較高的要求。筆者分析了目前國內外常用城市生活垃圾破碎機的技術特點，闡述了城市生活垃圾破碎機技術的發展趨勢，并提出了一種新型的城市生活垃圾破碎機的結構，以期為城市生活垃圾破碎機的研究提供一定的參考。

1國內外城市生活垃圾破碎機技術及應用

目前，應用廣泛的機械破碎設備主要有顎式破碎機、沖擊式破碎機、剪切式破碎機以及輥式破碎機等。

(1) 顎式破碎機 該設備結構簡單，廣泛應用于建材行業中各種礦石與大塊物料的破碎。但其具有破碎比小、顎板使用壽命較短等缺點。針對此問題，國內外學者研制了破碎比為 20～50 的雙腔雙動顎式破碎機，以及雙腔回轉破碎機等。顎板的制造材料也采用了含錳 12% 以上的錳鋼，提高了襯板的使用壽命。

(2) 沖擊式破碎機 該設備廣泛應用于混凝土骨料的生產以及冶金渣的細碎和粗磨作業。其破碎效率高，能耗少，屬于高能低耗類破碎機。但其沖擊刀和襯板磨損嚴重，且對含水含泥的物料適應性差。近些年，隨著新的耐磨材料，如 Cr26 高鉻鑄鐵材料的大量應用，溝槽節能襯板大量取代階梯襯板，磨損問題得到較好的解決。

(3) 剪切式破碎機 該設備是目前在生活垃圾破碎方面應用最為廣泛的一類機型，主要處理柔性及松散固體等剛度不大的物料，如印刷電路板、木料和秸稈等。常見的剪切式破碎機剪切時，刀具間間隙是固定的，若設計不合理，則無法有效地應用于組分復雜物料的破碎工作，故其對設計和制造要求相對較高。

(4) 輥式破碎機 由于能破碎黏濕物料，而廣泛應用于中低硬度物料的破碎。其所用輥分為光滑輥和鋸齒輥 2 種，前者常用于中細碎作業，后者主要用于破碎中等硬度和韌性的物料。早期的齒輥式破碎機因碎后產品過粉碎率高，應用范圍受到一定限制。我國通過引進、設計并研制出 4PGC 型齒輥式破碎機，可以通過調整齒輥的間距來控制破碎后顆粒的粒徑。后期，我國各研究院相繼開發出 2PGL 系列雙齒輥強力高效破碎機、2PLF 系列分級破碎機和 DP 系列單齒輥破碎機等，極大地促進了我國輥式破碎機行業的發展。

對上述 4 種破碎機的優缺點進行綜合對比，結果如表 1 所列。

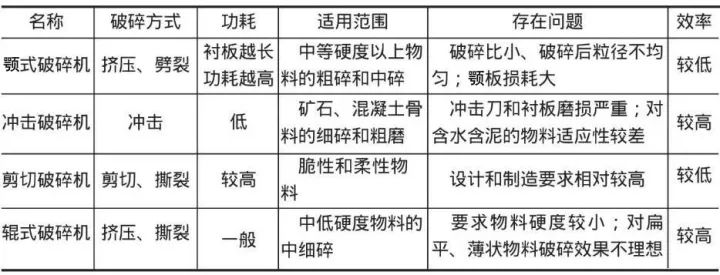

表1各類破碎機的優缺點比較

Tab. 1Contrast of advantages and disadvantages of various shredders

2城市生活垃圾破碎機設計要求

城市生活垃圾具有組分復雜、韌性纖維制物料含量較多等特點，對垃圾破碎機的研究提出了較高的要求。不僅要求其能夠破碎不同組分的物料，還要求其在運行功耗、噪聲方面符合行業或國家標準;此外，破碎機材料還應滿足防腐蝕、抗磨損的要求。

根據上述破碎機現狀及破碎要求，城市生活垃圾破碎機的設計需要滿足以下要求。

(1) 可破碎混雜的垃圾 我國城市生活垃圾主要組分為磚石、廚余生物質、塑料橡膠、玻璃以及金屬等。磚石、玻璃和金屬等便于篩分的物料會在破碎前篩分出去，垃圾破碎機主要針對廚余生物質、織物和塑料橡膠等物料進行破碎。該類物料的物理性質相差懸殊，而同一破碎刀具的破碎效果卻不同。針對此特點，國內一些學者一方面利用分離破碎的理念，利用不同刀具分階段破碎不同硬度的物料，如采用雙破碎階段的破碎機;另一方面，將不同剛度的垃圾通過預壓縮壓實壓緊，形成剛度相對穩定的垃圾團，再進行破碎 。如羅思義等人提出的垃圾壓縮剪切破碎的方法。

(2) 破碎效率高 據統計，2009 年北京日產垃圾超過 1.8 萬 t，并以每年 8% 的速度增長。據調查，中國現有最大的垃圾發電項目每日可處理垃圾 3 000 t，而常用的齒輥式垃圾破碎機破碎效率為 25 ～ 150 t/h，巨大的垃圾數量要求垃圾處理企業擁有強大的垃圾處理能力。針對城市生活垃圾空隙大、密度小的特點，國內外現主要通過在破碎前對垃圾進行預壓縮來提高破碎機單位時間內的處理能力。
